 ABLE 전동드라이버 TM-2310LC(DC용) 토크 1.0~10


판매가격 297,000 원(VAT포함)
모델명 TM-2310LC
제조원 ABLE
원산지 TAIWAN
재고 판매중
구매수량 EA

 * 특징 - 전자동 레버스타방식(※ 국제안전검사필)

- 인체공학적 설계.
- 속도조절기능.(고속(800)/저속(1100))
- 작고 가볍움.(241mm/340g)
- 별도의 전원컨트롤러 사용.
- D/C Voltage에 의한 동작.(전원으로부터 안전성 확보)
- 초정밀 코르크.
- 인체로부터 정전기 차단하우징 사용.

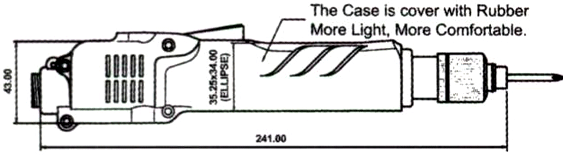

TM-2310LC


명세표
제품 모델명 TM-2310LC
SCREW SIZE(Ø) Machine 1.2~3.0
Tapping 1.2~2.6
START LEVER
TORQUE(kgf/cm) 1.0~10
SEPPD(RPM) LOW 800
HI 1,100
무게(g) 340
STANDARD CONTROLLER TM-4230R
INPUT VOLTAGE(D/C) Low DC23V/Hi DC32V



 TM-4230R
TM-4230R
  * STANDARD CONTROLLER

- External Size : 125×85×66mm



소모성 부품(별매)
Brush Cap(M80302) Carbon Brush(M80502)
M80302 M80502

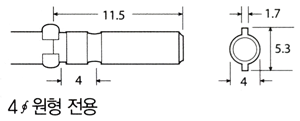

BIT SOCKET(적용비트)
BIT



전동드라이버 선정 방법
1. 필요한 사용 토오크(힘)을 알아 본다.
   토오크를 모르는 경우는 사용중인 모델 또는 나사의 크기를 가지고 참조함.
2. 필요한 코오크의 약 2배이상을 최대토오크로 가진 모델은 선정합니다.
   사용하고자 하는 토오크보다 최하 1.5배 이상의 힘을 가진 전동드라이버를 선택합니다.
3. 작업에 적절한 회전수의 모델을 고릅니다.
   플라스티기용 탭핑나사 작업은 700RPM 이하로 권장합니다.
4. 레바 스타트 또는 푸쉬스타트 방식을 선정합니다.
5. 사용하는 비트의 종류에 맞는 비트소켓을 선탁합니다.
   A - 6.35mm 육각 / B - 5mm 육각 / C - 5mm 원형 / E - 4mm 원형
<주의>잘못된 제품의 선택은 제품의 과부하의 원인이 될 수 있으며 ,이는 제품의 수명을 보장받을 수 없습니다 .
올바른 선택을 통하여 보다 긴 수명을 누리시길 바랍니다.



ABLE 전동드라이버 제품의 나사크기에 따른 추천 모델
나사의크기 (플라스틱체결시) 추천모델
0.2~1.2(저토오크용) TM-2302L
0.5~1.5(중토오크용) TM-8205LA,2305LC
1.6~4(강토오크용) TM-8216LA,2316LC
나사의크기 (금속제품체결시) 추천모델
0.2~1.2(저토오크용) TM-2302LC
0.5~1.5(중토오크용) TM-8216LA,2316LC
1.6~4(강토오크용) TM-8216LA,9230PA(가장강력)
기타:
 1. 금속제품 체결시 나사선이 없는 제품의 체결은 TM-9230PA를 추천합니다.
 2. ABLE 모델 넘버 해석 방법: TM-2302LC-->02는 최대 토오크의 범위가 2KG를 의미합니다.



회전수(RPM)에 따른 전동드라이버 사용 예
회전수 단위 1 RPM = 0.1047 Rad/s(1 Rad/s = 9.55 RPM)
500~800RPM 소형,정밀 토오크제어 및 연질의 작업물에 적합
→ 노트북 컴퓨터, 휴대폰, TFT-LCD, 카메라, 비디오, 캠코더등
900~1300RPM 일반적인 전동드라이버의 회전수
→ 데스크탑 PC, 오디오, TV, 청소기, 전화기, 완구 및 알루미늄등
1500~2000RPM 고속형으로 긴 나사의 경우 작업속도 향상, 연질의 플라스틱류 작업물에 적합치 않음.



토오크(Kgf/cm)에 따른 전동드라이버 사용 예
0.3 ~ 3 Kgf/cm 초소형나사( M1.4, M1.7, M2 )의 체결작업에 주로 적용
→ 노트북 컴퓨터, 휴대폰, TFT-LCD, 카메라, 손목시계 등
3 ~ 10 Kgf/cm 소형의 가전제품으로 M2, M3정도의 나사조임에 적용
→ 데스크탑 PC, 오디오, 전화기, 작은 완구 등
10 ~ 30 Kgf/cm 일반 가전제품의 M3, M4의 나사조임에 적용
→ 데스크탑 PC, 오디오, TV, 청소기, 전화기 등



전자동 타입 및 반자동 타입의 차이점
전자동 타입 반자동 타입
나사 체결시 셋팅된 토오크(kgf-cm)에 도달되면 내부의 모터가 완전히 정지하는 타입 나사 체결시 셋팅된 토오크(kgf-cm)에 도달되어도 내부의 모터가 정지하지 못하고 공회전하는 타입
용도 : 연속조립 작업 및 양산용도에 적합 용도 : 간단한 조립작업 및 A/S용도



ABLE 제품 각 모델별 특징
ABLE 각 모델별 특징


• <절대 주의> 모든 상품은 제품 불량이 있을 수도 있습니다. 따라서 어떠한 경우에도 상품가격 이상의 보상은 없습니다.
• 모든 상품에 납땜 등, 상품에 변형을 줄 수 있는 모든 작업 후에는. 불량이 발생하여도 보상은 없습니다.
• 상기 제품의 상품 관련 데이타는 참고 사항이므로 제품에 대한 테스트 및 정확한 자료 확인 후 사용하시기 바랍니다.
• 관련 데이타에 대한 내용에 대해 발생하는 문제에 대해서는 법적인 책임을 지지 않습니다.
