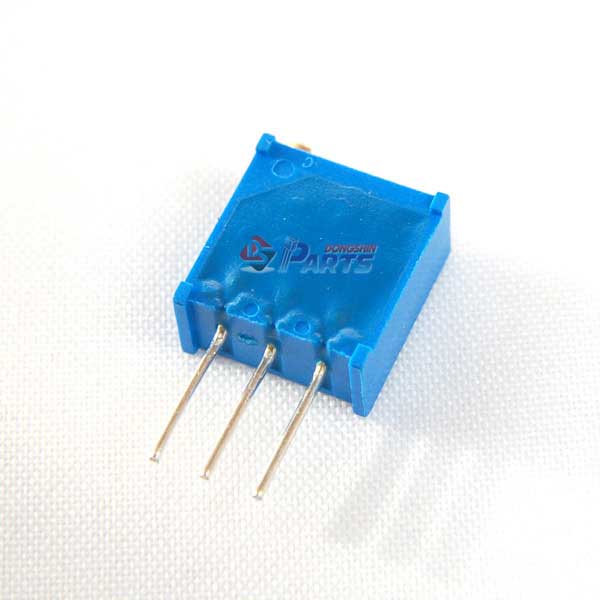

 0.5W 번스 3296W 100Ω 가변저항

 3/8" Square Trimpot


판매가격 700 원(VAT포함)
모델명 3296W101
제조원 BOURNS [브랜드 바로가기]
재고 판매중
구매수량 EA

Features

■ Multiturn / Cermet / Industrial / Sealed
■ 5 terminal styles
■ Tape and reel packaging available
■ Chevron seal design
■ Listed on the QPL for style RJ24 per MIL-R-22097 and RJR24 per High-Rel Mil-R-39035
■ Mounting hardware available(H-117P)
■ RoHS compliant* version available


Electrical Characteristics

Standard Resistance Range......................10 ohms to 2 megohms(see standard resistance table)
Resistance Tolerance ........... ±10 % std.(tighter tolerance available)
Absolute Minimum Resistance........................... 1 % or 2 ohms max.(whichever is greater)
Contact Resistance Variation........................ 1.0 % or 3 ohms max.(whichever is greater)
Adjustability
     Voltage .................................. ±0.01 %
     Resistance ............................ ±0.05 %
Resolution ................................... Infi nite
Insulation Resistance ............... 500 vdc.
     1,000 megohms min.
Dielectric Strength
     Sea Level................................ 900 vac
     70,000 Feet ............................ 350 vac
Effective Travel .................25 turns nom.


Environmental Characteristics

Power Rating (300 volts max.)
     70 °C ......................................0.5 watt
     125 °C .......................................0 watt
Temperature Range ... -55 °C to +150 °C
Temperature Coeffi cient ... ±100 ppm/°C
Seal Test ......................85 °C Fluorinert†
Humidity .......MIL-STD-202 Method 103 96 hours(2 % ΔTR, 10 Megohms IR)
Vibration ....... 20 G (1 % ΔTR; 1 % ΔVR)
Shock ......... 100 G (1 % ΔTR; 1 % ΔVR)
Load Life .. 1,000 hours 0.5 watt @ 70 °C(3 % ΔTR; 3 % or 3 ohms, whichever is greater, CRV)
Rotational Life .......................200 cycles(4 % ΔTR; 3 % or 3 ohms, whichever is greater, CRV)


Physical Characteristics

Torque ............................. 3.0 oz-in. max.
Mechanical Stops ................. Wiper idles
Terminals .......................Solderable pins
Weight ....................................... 0.03 oz.
Marking ...........................Manufacturer’s trademark, resistance code, wiring diagram, date code, manufacturer’s
                                        model number and style
Wiper ............... 50 % (Actual TR) ±10 %
Flammability ..........................U.L. 94V-0
Standard Packaging .....50 pcs. per tube
Adjustment Tool ..............................H-90
